   Шкаф комплексной автоматизации насосной станции типа ШКАНС-ХХХХ-ХХ-ХХХ


Общие сведения

Типовая система управления конвейером типа SACC мощностью от 15кВт до 400кВт с напряжением 380В и от 250кВт до 1200кВт с напряжением 660В предназначена для управления работой одного конвейера, оснащённого асинхронным электродвигателем с короткозамкнутым ротором. Система может работать как автономно, так и совместно с существующей системой автоматического управления технологическим комплексом. Система управления конвейером может быть:

  • регулируемой или регулируемой с байпасом (работа от преобразователя частоты или от сети),
  • реверсивной или нереверсивной,
  • с электрическим тормозом или без него.

Применение современных средств управления техно-логическим процессом позволило снизить потребление электроэнергии основным технологическим оборудованием, существенно повысило функциональные возможности системы управления и защиты, привело к уменьшению эксплуатационных расходов, а также сократило сроки на монтажные и пуско-наладочные работы.

Преимущества

  • Применение современного оборудования (преобразователи частоты, программируемые контроллеры) позволяет реализовать комплексную автоматизацию работы насосных установок для обеспечения заданного режима водопотребления;
  • Снижение давления, поддерживаемого системой автоматического регулирования и замена регулирования водопотребления дросселированием на регулирование изменением скорости вращения насоса, позволяет получить экономию электроэнергии до 50% (скорость ниже номинальной - основной режим работы насоса) при изменяющемся расходе воды;
  • Снижение давления уменьшает непроизводительные расходы и утечки воды;
  • Плавный разгон и торможение с исключением ударных электрических и механических нагрузок на привод, гидроударов в трубопроводе;
  • Уменьшение потребления реактивной мощности из промышленной сети, поддерживая cos? около 1;
  • Обеспечивает нормальную работу двигателя при понижении и повышении напряжения промышленной сети ±10%;
  • Увеличение срока службы механического и электрического оборудования;
  • Повышение надежности работы электрооборудования;
  • Увеличение межремонтных сроков и уменьшение трудозатрат на профилактическое обслуживание;
  • Диагностика и мониторинг параметров работы НС.

Технические данные

Частота переменного тока, Гц 50±5%;
Напряжение силовых цепей, В ~ 380 ±10%;
Напряжение управления и сигнализации, В ~ 220 ±10%;
=24В;
Перегрузочная способность преобразователя частоты 120% в течение 1 минуты;

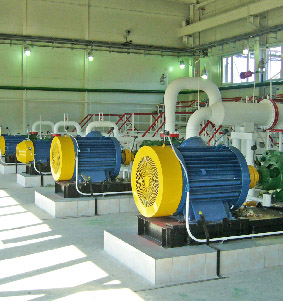

   Шкаф управления насосом типа ШУН-ХХХХ-Х

Общие сведения

Типовой шкаф управления насосом ШУН-ХХХХ-Х мощностью от 5,5 до 315кВт напряжением 380В (50Гц), предназначен для управления асинхронным короткозамкнутым электродвигателем насосного агрегата для перекачки продукта.
ШУН является независимым самостоятельным устройством и совмещается с любыми системами автоматического управления технологическим процессом (АСУ ТП).

Преимущества

  • Применение современных средств управления технологическим процессом позволило отказаться от устаревших систем управления и регулирования в пользу частотного управления электроприводом с использованием высокоточных средств измерения с унифицированным выходным сигналом, для более точного управления.

    Кроме того:
  • при регулировании существенно снижается потребление электроэнергии насосом, в зависимости от режимов работы, экономия может составить до 50%;
  • уменьшение потребления реактивной мощности из промышленной сети, поддерживая cos? около 1;
  • плавный пуск двигателя насоса и возможность работы на пониженных скоростях повышают ресурс обо-рудования и сокращают простои оборудования;
  • точное поддержание заданных регулируемых параметров процесса за счет плавного изменения скорости двигателя насоса.


Технические данные

Частота переменного тока, Гц 50±5%;
Напряжение силовых цепей, В ~ 380 ±10-15%;
Напряжение управления и сигнализации, В ~ 220 ±10-15%;
=24В;
Перегрузочная способность преобразователя частоты 120% в течение 1 минуты;
