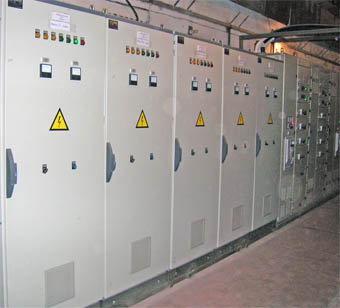

Низковольтное комплектное устройство распределения электроэнергии и управления электроприводами серии Яшма

Это стандартизированная, прошедшая типовые испытания, низковольтная система, которая служит для распределения электроэнергии и управления электродвигателями. Cистема покидает завод полностью пройдя испытания, она готова к установке и вводу в эксплуатацию.

Система включает в себя следующие компоненты:

Щит распределения электроэнергии
Щит предназначен для работы в качестве главного распределительного щита, имеет модульную конструкцию и рассчитан на номинальные токи до 6300 A.
Щит управления электродвигателями
Щит управления электродвигателями оборудован полностью выдвижными модулями. Все устройства управления, защиты и коммутации электродвигателя размещаются в модуле.
Каждый щит может содержать до 32 выкатных модулей семи разных размеров.
Магистральная шина
Система может опционально комплектоваться интегрированной шиной связи, использующейся для обмена данными со специально разработанными устройствами управления
электродвигателями и воздушными автоматическими выключателями с возможностями связи.
Щит компенсации реактивной мощности
Щит оборудован втычными модулями для конденсаторных батарей. Полностью интегрируется в систему или устанавливается отдельно.
Шинные мосты
Служат для присоединения к трансформатору и соединений между щитами.

Испытания и стандарты

Электические характеристики

Номинальное рабочее напряжение	Ue	АС 690В,DC600В
Номинальный ток	Ie	до 6300 А
Номинальное напряжение изоляции	Ui	до 1000 В
Номинальная стойкость к току КЗ	Icw	до 100 кА  / до 80 кА
Номинальный пиковый ток	Ipk	до 220 к A  /до176 кA
Длина дуги по воздуху и по поверхности согласно стандарту		DIN VDE0110
Номинальное импульсное напряжение	Uimp	8 кВ
Категория превышения напряжения		III
Степень загрязненности окружающей среды		3

Механические характеристики
