Производство НКУ

Низковольтные комплектные устройства, выпукаемые НПП "Уралэлектра" серийно:

Назначение изделия
Тип
Диапазон
Номенклатурный каталог

Шкаф автоматизированной системы управления и обработки информации котельного агрегата, 380В

ШАСИ-КА

Типовой шкаф автоматизированной системы управления и обработки информации котельного агрегата типа ШАСИ-КА предназначен для управления процессами подготовки к работе, розжига, останова и управления работой одно- и более горелочных паровых и водогрейных котлов, работающих на газообразном и/или жидком топливе.


ШАСИ-КА выпускается в следующих модификациях:
• ШАСИ-КА-01 – для управления паровыми котлами;
• ШАСИ-КА-02 – для управления водогрейными котлами.



Назначение изделия
Тип
Диапазон
Номенклатурный каталог

Шкаф управления насосом, 380В

КРЭП-НАС
5,5 - 315 кВт

Типовой шкаф управления насосом ШУН-ХХХХ-Х мощностью от 5,5 до 315кВт напряжением 380В (50Гц), предназначен для управления асинхронным короткозамкнутым
электродвигателем насосного агрегата для перекачки продукта.
ШУН является независимым самостоятельным устройством и совмещается с любыми системами автоматического управления технологическим процессом (АСУ ТП).



Назначение изделия
Тип
Диапазон
Номенклатурный каталог

Шкаф комплексной автоматизации крана - механизм передвижения

ШКАКР-ПР
1,5 - 132 кВт

Типовой «Шкаф комплексной автоматизации крана - механизм передвижения» типа ШКАКр-ПР-ХХХХ-ХХХ-ХХХ мощностью от 1,5кВт до 132кВт напряжением 380В (50Гц),
предназначен для управления асинхронными короткозамкнутыми электродвигателями, приводящими в движение мост и тележки крана. Управление скоростью осуществляется от преобразователя частоты.
ШКАКр-ПР является функционально законченным изделием, которое устанавливается для управления механизмом передвижения крана и стыкуется с существующей или новой системой управления краном (по логическим и аналоговым сигналам или по сетевому интерфейсу), а также может быть адаптирована к конкретному крану с помощью дополнительного оборудования.
Привод передвижения может быть однодвигательного и многодвигательного исполнения, с одним преобразователем частоты или с несколькими (каскадный тип).



Назначение изделия
Тип
Диапазон
Номенклатурный каталог

Шкаф комплексной автоматизации крана - механизм подъема

ШКАКР-ПД
1,5 - 400 кВт

Типовой «Шкаф комплексной автоматизации крана - механизм подъёма» типа ШКАКр-ПД-ХХХХ-ХХХ-ХХХ мощностью от 3,7кВт до 400кВт напряжением 380В (50Гц), предназначен для управления асинхронными короткозамкнутыми электродвигателями механизма подъёма крана. Управление скоростью осуществляется от преобразователя частоты.
ШКАКр-ПД является функционально законченным изделием, которое устанавливается для управления механизмом подъёма крана и стыкуется с существующей или новой системой управления краном (по логическим и аналоговым сигналам или по сетевому интерфейсу), а также может быть адаптирована к конкретному крану с помощью дополнительного оборудования.
Привод подъёма может быть с одним или двумя преобразователями частоты (зависит от количества двигателей).



Назначение изделия
Тип
Диапазон
Номенклатурный каталог

Шкаф управления вентилятором (дымососом) котлоагрегата, 380В

КРЭП-ВЕН
55 - 475 кВт

Типовой шкаф управления тягодутьевыми машинами (вентилятором или дымососом) типа ШУВ-ХХХХ мощностью от 75 до 475 кВт напряжением 380В (50Гц), предназначен для управления асинхронными короткозамкнутыми электродвигателями тягодутьевых машин.
ШУВ является независимым самостоятельным устройством и стыкуется с любыми системами управления паровых и водогрейных котлов, систем газоудаления металлургических агрегатов и других систем.



Назначение изделия
Тип
Диапазон
Номенклатурный каталог

Шкаф комплексной автоматизации насосной станции (ВНС), 380В

ШКАНС
0,7 - 55 кВт

Типовой шкаф комплексной автоматизации насосной станции (НС) типа ШКАНС-ХХХХ-ХХ-ХХХ мощностью от 0,4кВт до 55кВт напряжением 380В (50Гц), предназначен для автоматического управления работой насосной станции ХВС или ГВС, оснащённой одним, двумя или тремя насосными агрегатами с асинхронными электродвигателями.
ШКАНС является функционально законченным изделием и в комплекте с датчиками контроля технологических параметров, осуществляет автоматический пуск
насосного агрегата, контроль и регулирование давления воды в напорном трубопроводе, электрические и технологические защиты оборудования НС, световую
сигнализацию, останов насосного агрегата в рабочем или аварийном режиме, передачу основных параметров НС по физическим сигналам, по сети Modbus и по GSM модему (передача SMS сообщений о работе НС, опция).



Назначение изделия
Тип
Диапазон
Номенклатурный каталог

Шкаф комплексной атоматизации насосной станции (артезианской скважины), 380В

ШКАНС-С
0,7 - 55 кВт

Типовой шкаф комплексной автоматизации насосной станции скважины (НС-С) типа ШКАНС-C-ХХХХ-X-ХХ-ХХ мощностью от 0,4кВт до 55кВт напряжением 380В (50Гц), предназначен для автоматического управления работой насосной станции скважины, оснащённой одним насосным агрегатом с асинхронным электродвигателем.
ШКАНС-С является функционально законченным изделием и в комплекте с датчиком давления, осуществляет контроль и регулирование давления воды в напорном трубопроводе, электрические и технологические
защиты оборудования НС-С, световую сигнализацию, останов насосного агрегата в рабочем или аварийном режиме, передачу основных параметров НС по физическим сигналам , по интерфейсу RS485 (параметры НС-С считываются с ПЧ по одному из протоколов: Modbus RTU, Profibus DP, CC-Link, CAN Open, Device Net; опция) и по GSM модему (передача SMS сообщений о работе НС-С, опция).



Назначение изделия
Тип
Диапазон
Номенклатурный каталог

Шкаф комплексной атоматизации насосной станции (КНС), 380В

ШКАНС-К
15 - 55 кВт





Назначение изделия
Тип
Диапазон
Номенклатурный каталог

Система управления конвейером 380В, 690В

SACC
15 - 800 кВт

Типовая система управления конвейером типа SACC мощностью от 15кВт до 400кВт с напряжением 380В и от 250кВт до 1200кВт с напряжением 660В предназначена
для управления работой одного конвейера, оснащённого асинхронным электродвигателем с короткозамкнутым ро-
тором.
Система может работать как автономно, так и совместно с существующей системой автоматического управления технологическим комплексом.
Система управления конвейером может быть:

  • регулируемой или регулируемой с байпасом
    (работа от преобразователя частоты или от сети),
  • реверсивной или нереверсивной,
  • с электрическим тормозом или без него.

Применение современных средств управления технологическим процессом позволило снизить потребление электроэнергии основным технологическим оборудованием, существенно повысило функциональные возможности системы управления и защиты, привело к уменьшению эксплуатационных расходов, а также сократило сроки на монтажные и пуско-наладочные работы.



Назначение изделия
Тип
Диапазон
Номенклатурный каталог

Синусоидальный фильтр, 500В

SAFF3
60 - 1200 А

Выходной синусоидальный фильтр серии «SFAF3» предназначен для фильтрации несущей частоты выходного напряжения преобразователя частоты (ПЧ) с целью предотвращения ухудшения изоляции электродвигателей и питающих кабелей из-за влияния крутых фронтов напряжений коммутируемых IGBT модулями, формируемых генератором широтно-импульсной модуляции (ШИМ) ПЧ.
Основной функцией является фильтрация спектра частот между выходом ПЧ и нагрузкой при длинных кабельных линиях, протяженность которых оговаривают предприятия изготовители ПЧ.
При заказе выходного синусоидального фильтра необходимо предоставить данные для проведения поверочного расчета: паспортные данные подключаемого электродвигателя, длина кабеля, тип кабеля и однолинейная схема технического решения.
Номинальный ток силовой цепи фильтра должен соответствовать номинальному выходному току преобразователя частоты (электродвигателя).



Назначение изделия
Тип
Диапазон
Номенклатурный каталог

Шкаф управления вентилятором и дымососом котлоагрегата, 380В

КРЭП-ВИД
7,5/11 - 55/75 кВт

Типовой шкаф управления вентилятором и дымососом котлоагрегата типа ШУВД-К-ХХХХ/ХХХХ установленной мощностью до 175 кВА (большей мощности – по отдельному согласованию) напряжением 380В (50Гц), предназначен для управления асинхронными короткозамкнутыми электродвигателями дутьевых вентиляторов и дымососов котлоагрегатов с принудительной вентиляцией топки.
ШУВД-К стыкуется с любыми системами управления паровых и водогрейных котлов.



Назначение изделия
Тип
Диапазон
Номенклатурный каталог

Система автоматического управления и диагностики штангового глубинного насоса, 380В

САУ-ШГН


Типовая система автоматического управления и диагностики штангового глубинного насоса САУ ШГН-ХХХХ мощностью от 5,5 до 55кВт напряжением 380В (50Гц), предназначена:

  • для управления асинхронным электродвигателем с короткозамкнутым ротором привода станка-качалки;
  • для защиты электродвигателя и технологического оборудования станка-качалки в аварийных режимах;
  • для диагностики состояния оборудования;
  • для изменения параметров автоматического регулирования, получения и передачи текущей информции состояния станка-качалки при помощи средств телекоммуникации.



Назначение изделия
Тип
Диапазон
Номенклатурный каталог

Комплектный регулируемый электропривод насоса дожимной насосоной станции, 380В

КРЭП-ДНС


Типовой комплектный регулируемый электропривод насоса дожимной насосной станции КРЭП-ДНС-ХХХХ-Х мощностью от 5,5 до 315кВт напряжением 380В (50Гц), предназначен для управления асинхронным короткозамкнутым электродвигателем насосного агрегата перекачки сырой и товарной нефти, а также для использования в различных технологических процессах нефтедобывающей промыш-
ленности.
КРЭП-ДНС является независимым самостоятельным устройством и совмещается с любыми системами автоматического управления технологическим процессом (АСУ ТП).
Кроме того, КРЭП-ДНС (один или несколько) может быть установлен в блок-бокс (опция) с собственной системой термостатирования и жизнеобеспечения (комплектация блок-бокса уточняется заказчиком).



Назначение изделия
Тип
Диапазон
Номенклатурный каталог

Комплектная станция автоматического регулирования производительности погружного электронасоса, 380В

КСАРПЭН
75 - 400 кВт

Комплектная станция автоматического регулирования производительности погружного электронасоса КСАР ПЭН предназначена для управления и защиты погружного насоса добычи нефти с двигателем переменного тока мощностью от 32 до 315кВт.
Конструкция станции представляет из себя шкаф установленный на основание из оцинкованного железа. Шкаф изготовлен из теплоизоляционного материала, покрытого специальным двухкомпонентным составом, обеспечивающим надёжную защиту от механических воздействий и неблагоприятных климатических условий. Верх усилен дополнительной наклонной крышей, не позволяющей скапливаться атмосферным осадкам. Для погрузо-разгрузочных работ предусмотрены четыре рым-болта расположенные в верхней части конструкции.




Технические характеристики продукции

   Шкаф комплексной автоматизации насосной станции типа ШКАНС-ХХХХ-ХХ-ХХХ

Общие сведения

Типовая система управления конвейером типа SACC мощностью от 15кВт до 400кВт с напряжением 380В и от 250кВт до 1200кВт с напряжением 660В предназначена для управления работой одного конвейера, оснащённого асинхронным электродвигателем с короткозамкнутым ротором. Система может работать как автономно, так и совместно с существующей системой автоматического управления технологическим комплексом. Система управления конвейером может быть:

  • регулируемой или регулируемой с байпасом (работа от преобразователя частоты или от сети),
  • реверсивной или нереверсивной,
  • с электрическим тормозом или без него.

Применение современных средств управления техно-логическим процессом позволило снизить потребление электроэнергии основным технологическим оборудованием, существенно повысило функциональные возможности системы управления и защиты, привело к уменьшению эксплуатационных расходов, а также сократило сроки на монтажные и пуско-наладочные работы.

Преимущества

  • Применение современного оборудования (преобразователи частоты, программируемые контроллеры) позволяет реализовать комплексную автоматизацию работы насосных установок для обеспечения заданного режима водопотребления;
  • Снижение давления, поддерживаемого системой автоматического регулирования и замена регулирования водопотребления дросселированием на регулирование изменением скорости вращения насоса, позволяет получить экономию электроэнергии до 50% (скорость ниже номинальной - основной режим работы насоса) при изменяющемся расходе воды;
  • Снижение давления уменьшает непроизводительные расходы и утечки воды;
  • Плавный разгон и торможение с исключением ударных электрических и механических нагрузок на привод, гидроударов в трубопроводе;
  • Уменьшение потребления реактивной мощности из промышленной сети, поддерживая cos? около 1;
  • Обеспечивает нормальную работу двигателя при понижении и повышении напряжения промышленной сети ±10%;
  • Увеличение срока службы механического и электрического оборудования;
  • Повышение надежности работы электрооборудования;
  • Увеличение межремонтных сроков и уменьшение трудозатрат на профилактическое обслуживание;
  • Диагностика и мониторинг параметров работы НС.

Технические данные

Частота переменного тока, Гц 50±5%;
Напряжение силовых цепей, В ~ 380 ±10%;
Напряжение управления и сигнализации, В ~ 220 ±10%;
=24В;
Перегрузочная способность преобразователя частоты 120% в течение 1 минуты;



   Шкаф управления насосом типа ШУН-ХХХХ-Х

Общие сведения

Типовой шкаф управления насосом ШУН-ХХХХ-Х мощностью от 5,5 до 315кВт напряжением 380В (50Гц), предназначен для управления асинхронным короткозамкнутым электродвигателем насосного агрегата для перекачки продукта.
ШУН является независимым самостоятельным устройством и совмещается с любыми системами автоматического управления технологическим процессом (АСУ ТП).

Преимущества

  • Применение современных средств управления технологическим процессом позволило отказаться от устаревших систем управления и регулирования в пользу частотного управления электроприводом с использованием высокоточных средств измерения с унифицированным выходным сигналом, для более точного управления.

    Кроме того:
  • при регулировании существенно снижается потребление электроэнергии насосом, в зависимости от режимов работы, экономия может составить до 50%;
  • уменьшение потребления реактивной мощности из промышленной сети, поддерживая cos? около 1;
  • плавный пуск двигателя насоса и возможность работы на пониженных скоростях повышают ресурс обо-рудования и сокращают простои оборудования;
  • точное поддержание заданных регулируемых параметров процесса за счет плавного изменения скорости двигателя насоса.


Технические данные

Частота переменного тока, Гц 50±5%;
Напряжение силовых цепей, В ~ 380 ±10-15%;
Напряжение управления и сигнализации, В ~ 220 ±10-15%;
=24В;
Перегрузочная способность преобразователя частоты 120% в течение 1 минуты;
Новые продукты

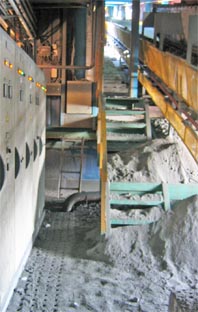

Система управления конвейером типа SACC

Общие сведения

Типовая система управления конвейером типа SACC мощностью от 15кВт до 400кВт с напряжением 380В и от 250кВт до 1200кВт с напряжением 660В предназначена для управления работой одного конвейера, оснащённого асинхронным электродвигателем с короткозамкнутым ротором. Система может работать как автономно, так и совместно с существующей системой автоматического управления технологическим комплексом.

Система управления конвейером может быть:

  • регулируемой или регулируемой с байпасом (работа от преобразователя частоты или от сети),
  • реверсивной или нереверсивной,
  • с электрическим тормозом или без него.

Применение современных средств управления технологическим процессом позволило снизить потребление электроэнергии основным технологическим оборудованием, существенно повысило функциональные возможности системы управления и защиты, привело к уменьшению эксплуатационных расходов, а также сократило сроки на монтажные и пуско-наладочные работы.

Преимущества

  • При работе на скорости меньше номинальной уменьшает механический износ, тем самым увеличивает срок службы оборудования и уменьшает затраты на ремонтные работы;
  • Регулирование скорости вращения двигателя позволит настроить потокотранспортную линию на оптимизированный технологический процесс, получив необходимую производительность и энергосбережение;
  • Экономия электроэнергии до 10%;
  • Уменьшение потребления реактивной мощности из промышленной сети, поддерживая cos? около 1;
  • Обеспечивает нормальную работу двигателя при понижении и повышении напряжения промышленной сети +10%;
  • Экономия кабельной продукции (при замене двигателя с фазным ротором на короткозамкнутый ротор);
  • Плавный разгон с уменьшением динамических нагрузок, с исключением ударных электрических и механических нагрузок на привод;
  • Пусковой ток двигателя от 0,7 до 2 Iном в зависимости от типа и загрузки пускаемого конвейера.
  • Уменьшение при пуске потребляемого тока из сети от 0,7 до 1,2 Uном;
  • Ограничение момента электродвигателя на требуемом значении (защита редуктора от чрезмерных усилий при заклинивании и подъеме веса больше номинального);
  • Увеличение срока службы механического и электрического оборудования;
  • Повышение надежности работы электрооборудования;
  • Увеличение межремонтных сроков и уменьшение трудозатрат на профилактическое обслуживание;
  • Повышает безопасность работы конвейера;
  • При вводе в эксплуатацию не требует большого времени на настройку параметров системы управления;
  • Диагностика и архивация параметров работы механизма с индикацией текущих параметров и кодов аварий на дисплее контроллера и ПЧ;
  • Передача параметров работы привода по протоколу Profi bus DP, Modbus RTU.

Технические данные

Частота переменного тока, Гц 50±5%;
Напряжение силовых цепей, В ~380/660 ± 10%;
Напряжение управления и сигнализации, В ~ 220 ± 10%;
Перегрузочная способность преобразователя частоты 150% в течение 1 минуты;
